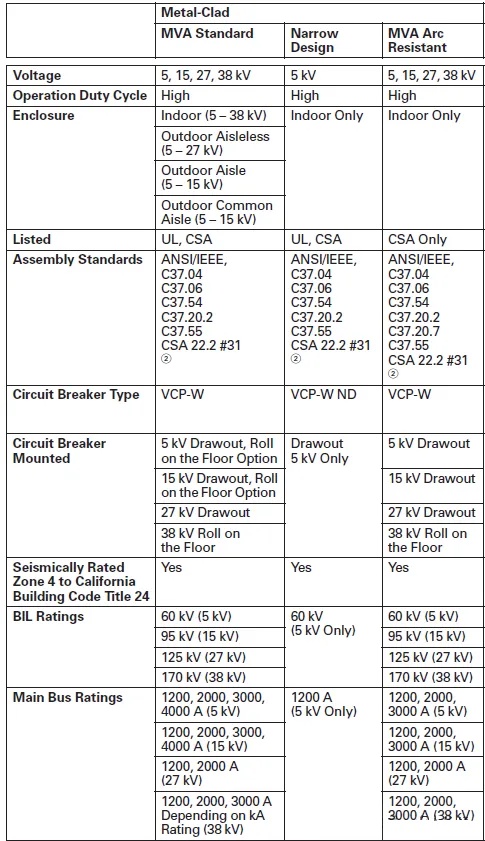

Распределительные устройства с воздушной изоляцией, соответствующие американскому стандарту, имеют номинальные напряжения 5/15/27/38 кВ. Соответствующие напряжения в системе составляют, среди прочего, 4,16/8,23/13,8/24,9/25,8/34,5 кВ.
27 кВ — это уровень напряжения, используемый в Северной Америке. В Южной Корее и других регионах также используется напряжение 27 кВ (напряжение в системе 25,8 кВ). Это отличается от 24 кВ, определенных в стандарте IEC62271-1, который предусматривает предельное напряжение промышленной частоты 50 кВ и предельное напряжение грозового импульса 125 кВ. Оно также отличается от 24 кВ, определенных в стандарте GB/T11022, который предусматривает предельное напряжение промышленной частоты 50/65 кВ и предельное напряжение грозового импульса 125 кВ. Напряжение 27 кВ, определенное североамериканским стандартом IEEE, имеет предельное напряжение промышленной частоты 60 кВ и предельное напряжение грозового импульса 125 кВ.
Итак, можно ли использовать напряжение 24 кВ, установленное британским стандартом, для 27 кВ? Можно лишь сказать, что оно соответствует требованиям к напряжению изоляции, но это не означает, что его можно использовать, особенно учитывая, что параметры испытаний выключателей отличаются. Следовательно, предельное напряжение отключения (TRV) выключателя должно соответствовать требованиям стандарта IEEE C37.04 для уровня напряжения 27 кВ.

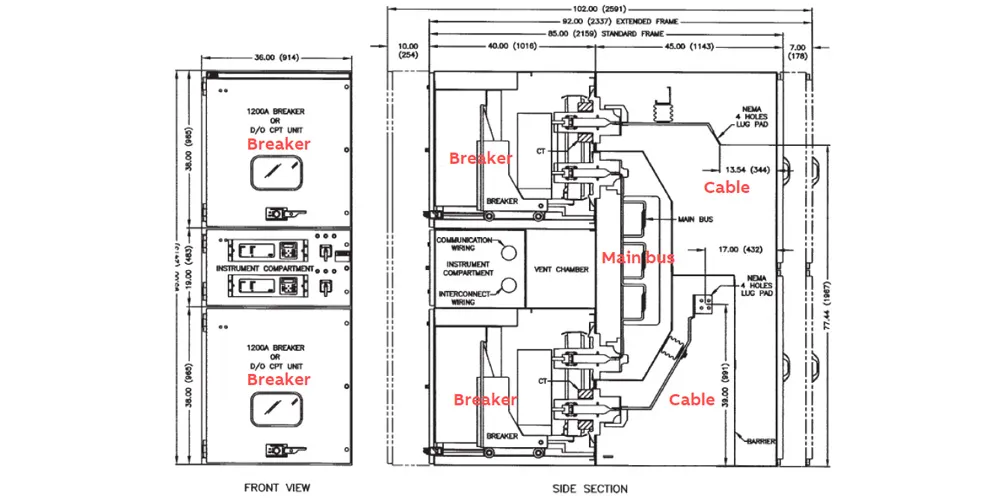

Традиционная североамериканская конструкция распределительного устройства на 27 кВ аналогична конструкции на 15 кВ и оснащена двухъярусным выключателем. Трансформаторы тока устанавливаются в коробке первичных контактов, по два трансформатора с каждой стороны, что позволяет использовать четыре обмотки на фазу. Североамериканское распределительное устройство на 27 кВ, независимо от номинала тока (1200 А или 2000/3000 А), имеет ширину 36 дюймов (914 мм), высоту 95 дюймов (2413 мм) и глубину 130 дюймов (3305 мм).
Размеры выключателя на 27 кВ близки к размерам выключателя на 15 кВ, разница лишь в большем расстоянии продвижения (рукояткой/механизмом для протяжки). Поэтому при двойном вертикальном расположении выключателей сквозные низковольтные токовые трансформаторы, не ограниченные по напряжению, устанавливаются на разъемных изоляторах (коробках для контактов).

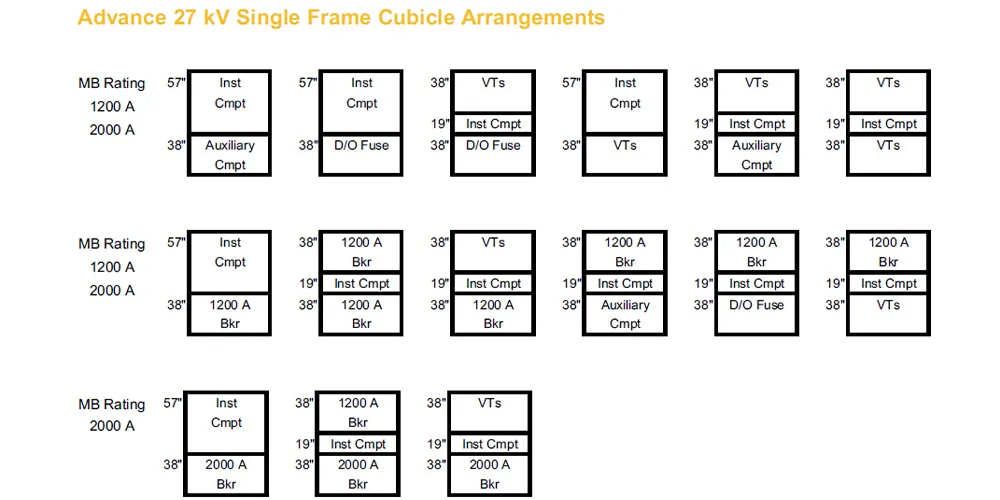

Однако трансформаторы напряжения (VT) и трансформаторы питания (CPT) на 27 кВ имеют значительно большие размеры по сравнению с аналогичными устройствами на 15 кВ. Поэтому в шкафу управления невозможно установить одновременно ручную тележку выключателя, ручную тележку VT и ручную тележку CPT — как это делается для напряжения 15 кВ. В шкафу на 27 кВ можно разместить только выключатель и одну вспомогательную ручную тележку (с функциональным назначением).
Шкафы управления с классом внутренней дуговой защиты имеют отдельную компанию для приборов (inst cmpt), расположенную в средней части шкафа. На вспомогательных ручных тележках установлены трансформаторы напряжения (VT) и высоковольтные предохранители (D/O fuse). Трансформаторы питания с мощностью ≤15 кВА размещаются в отдельном отсеке на ручной тележке и подключаются путем протяжки в шкаф спереди.
Однако трансформаторы питания (CPT) с мощностью ＞15 кВА монтируются статически в заднем отсеке шкафа управления. Их контроль и защита спереди осуществляются с помощью выдвижных ручных тележек с предохранителями (D/O Fuse). Данная конструкция требует наличия механической блокировки: выдвижная тележка с предохранителем может быть извлечена только после отключения вториного питания трансформатора CPT. Обычно это достигается с помощью механической ключевой блокировки.

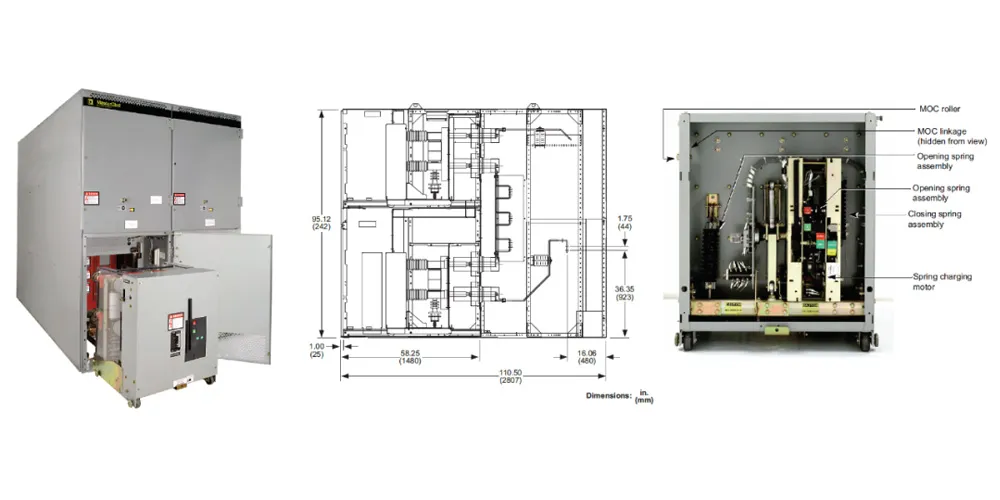

Шкафы управления на 27 кВ имеют ширину, одинаковую с широтой шкафов на 15 кВ (36 дюймов), а их высота также практически совпадает. При этом глубина шкафов на 27 кВ больше, чем у шкафов на 15 кВ.
Требования к конструкции и характеристикам для шкафов на 15 кВ и 27 кВ одинаковы, при этом отсек выключателя должен быть оснащен устройствами типа TOC/MOC и другими компонентами.
Выключатель комплектуется приводами TOC (вспомогательного выключателя положения ручной тележки) и MOC (вспомогательного выключателя положения механизма переключения — включения/отключения). Данные приводы служат для управления вспомогательными выключателями, установленными в отсеке выключателя. Кроме того, выключатель оснащен функциями ASD и Trip free: при извлечении ручной тележки выключателя из отсека шкафа функция ASD обеспечивает автоматическое освобождение энергии из накопительной пружины выключателя (разряд пружины).
Шкафы управления на 27 кВ применяются в системах с напряжением 23/25,8 кВ в регионах Северной Америки, Южной Америки, Ближнего Востока, а также в Южной Корее и других странах. Для этих шкафов установлен требование соответствия стандартам IEEE.
