2025-06-26

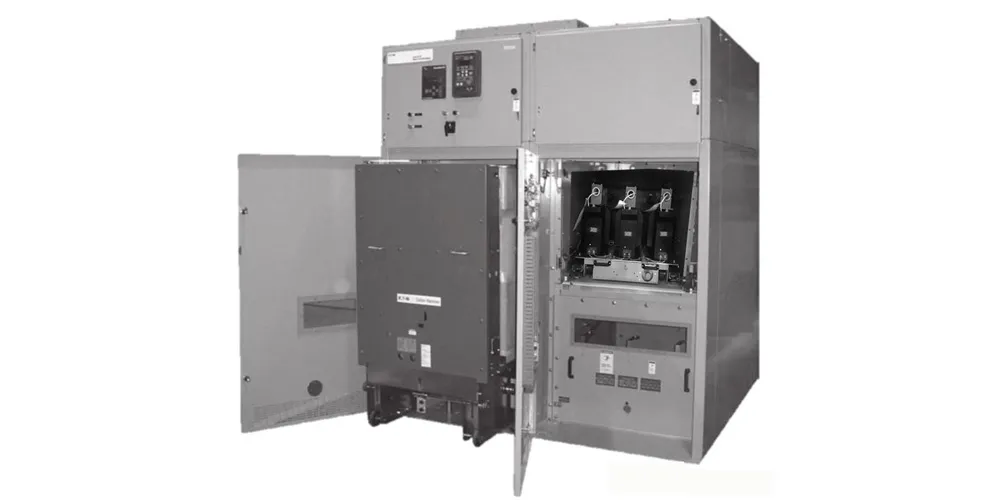

Североамериканское распределительное устройство на 38 кВ имеет предельное напряжение промышленной частоты 70 кВ и предельное напряжение грозового импульса 170 кВ. Как и отечественное напольное распределительное устройство KYN61, оно имеет ширину 1200 мм и глубину 2600 мм. Заземлитель в нём не используется, а трансформатор тока установлен в контактной коробке отсека выключателя, поэтому в заднем шкафу предусмотрены только медные шинные соединения, что относительно просто.

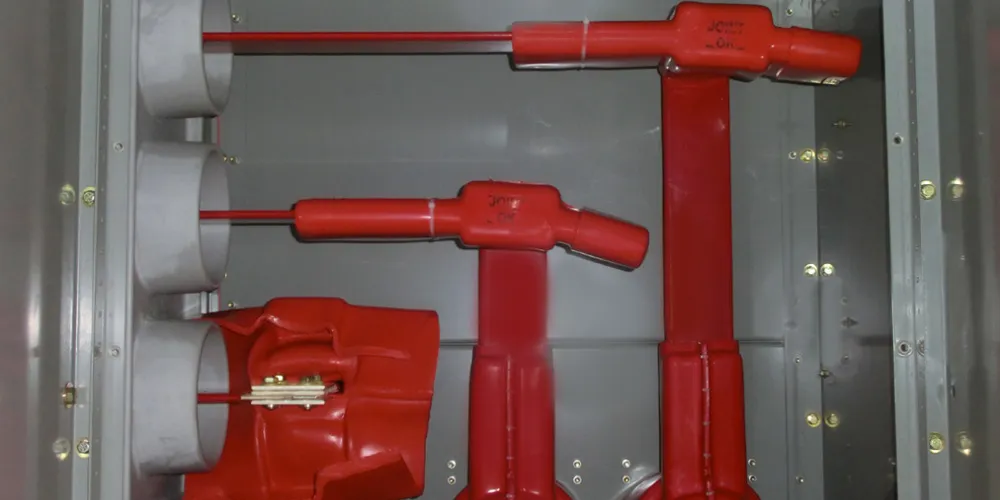

В полностью изолированной системе шинопроводов шины обычно обрабатываются методом флюидизации эпоксидной смолой, а соединения закрываются изоляционными коробами из ПВХ для обеспечения полной изоляции. Поскольку шины обрабатываются методом флюидизации и имеют изоляционную изоляцию, проходные изоляторы не требуют соблюдения требований к воздушной изоляции благодаря необходимому пути утечки.

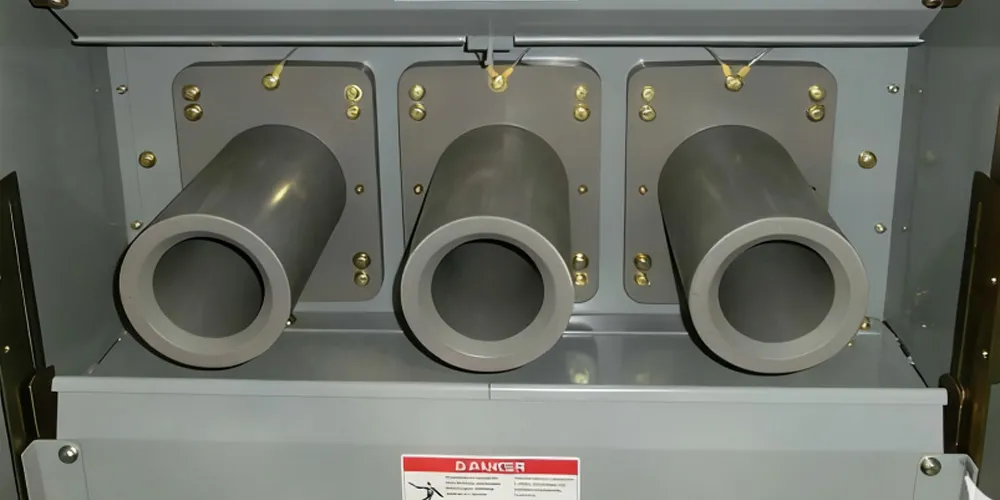

В контактной коробке установлены низковольтные трансформаторы тока сквозного монтажа, а также четыре однообмоточных трансформатора тока над и под каждой фазой. Контактная коробка на 38 кВ имеет внутреннюю и внешнюю экранировку для обеспечения требований к изоляции по выдерживаемому напряжению.
Североамериканский стандарт распределительных устройств среднего напряжения IEEE C37.20.2 требует установки вспомогательных выключателей положения тележки выключателя TOC и положения отключения и включения выключателя MOC на корпусе шкафа. Для 38 кВ они устанавливаются на опорной плите, а механизм приводит в действие переключение вспомогательных выключателей.

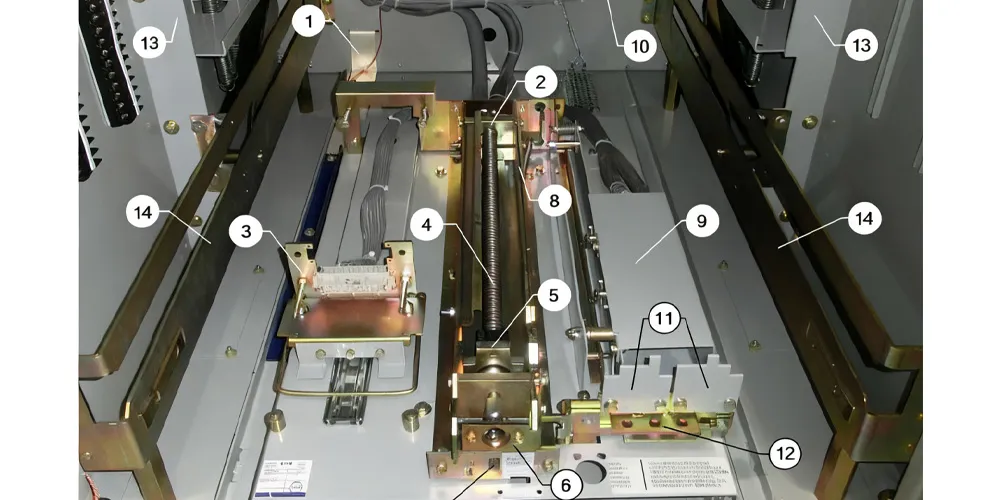

1. Контакты, обеспечивающие непрерывность заземления во всех положениях автоматического выключателя.
2. Рычажная система предотвращает включение или выключение автоматического выключателя в любом положении, кроме положения «разомкнуто» (или «тест»).
3. Узел вторичной вилки — состоит из ручки вторичной вилки, подвижного узла, вторичной вилки и управляющих проводов. Управляющие провода отсоединяются путем вытягивания через гнездо (вторичную вилку), которое подключается к штыревому разъему автоматического выключателя.
4. Для установки и извлечения автоматического выключателя используется механизм с винтовой гайкой.
5. Для установки и извлечения автоматического выключателя к автоматическому выключателю прикреплен подвижный блок.
6. Ползунок используется с фиксатором №8 для предотвращения перемещения замкнутого автоматического выключателя. Он также может использоваться с фиксатором №12 для блокировки автоматического выключателя в любом положении.
7. Указывает, когда автоматический выключатель находится в полностью включённом положении. Когда автоматический выключатель полностью подключен, красный флажок, поворачивающийся в положение для просмотра, указывает на то, что автоматический выключатель находится во включенном положении.
8. Блокировка скольжения предотвращает извлечение включенного автоматического выключателя.
9. Выключатель механизма управления (MOC) представляет собой блок переключателей, управляемый рычагом на механизме автоматического выключателя. Выключатель MOC активируется замыканием автоматического выключателя. При этом рычаг выдвигается из нижней части механизма автоматического выключателя, нажимая на рычаг в рабочем механизме узла MOC. Это, в свою очередь, передает движение рабочего переключателя.
10. Выключатель отсека с выдвижной тележкой (TOC) имеет девять полюсов: четыре контакта замыкаются и пять контактов размыкаются при переводе автоматического выключателя в положение «включено». Кронштейн на автоматическом выключателе нажимает на рычаг переключателя TOC на последнем дюйме хода, когда автоматический выключатель поворачивается во включенное положение. Таким образом, выключатель TOC может использоваться для электрической индикации состояния «включено» автоматического выключателя.
11. Кодировочная пластина — см. раздел «Защитные функции», ограничивающие доступ к отсеку распределительного устройства для выключателей других типоразмеров.
12. Выключатель может быть опционально заперт навесным замком в любом положении (до трёх замков).
13. Когда выключатель находится во включённом положении, металлическая рама обеспечивает герметичный барьер для основного отсека.
14. Рельсы, по которым катятся колёса тележки выключателя. Основные компоненты североамериканского распределительного устройства на 38 кВ сосредоточены в передней части, что обеспечивает компактную конструкцию. Специальные требования требуют специальной конструкции для соответствия требованиям североамериканского рынка. Функциональные тележки для трансформаторов напряжения, предохранителей и других компонентов также требуют стандартной конструкции. Например, трансформатор напряжения требует первичного разряда при повороте-откидке, а предохранители требуют отключения нагрузки перед поворотом-откидкой.
