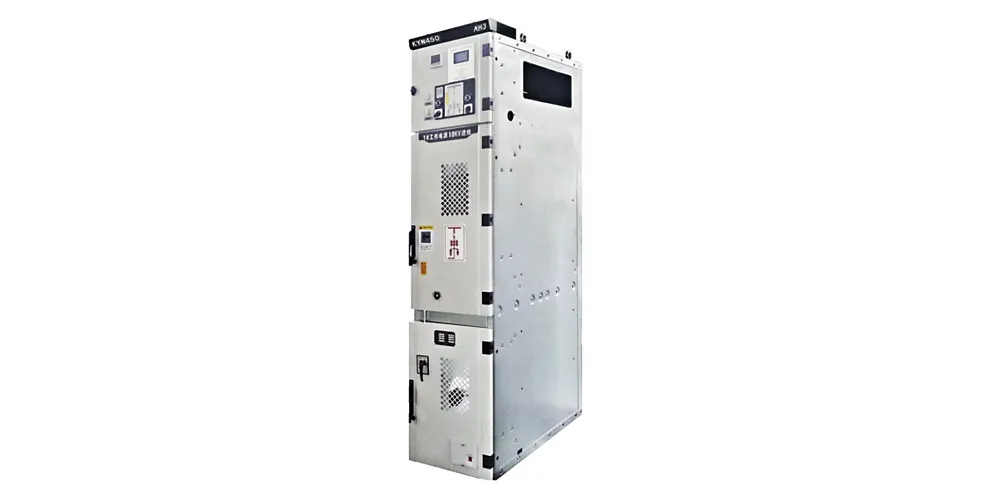

Распределительное устройство среднего напряжения Фалэци Электрик KYN450-12

2025-05-22

Описание продукта

KYN450-12 — это распределительное устройство среднего напряжения нового поколения с воздушной изоляцией и металлическим корпусом, разработанное в ответ на непрерывный прогресс в технологии распределительных устройств среднего напряжения. Оно унаследовало характеристики и эксплуатационные характеристики серии KYN28A-12, а также усовершенствовало ключевые технологии, такие как изоляция, контроль нагрева и длина пути утечки. Это обеспечивает компактную конструкцию и технические характеристики, превосходящие характеристики существующей серии KYN28A-12. Это ключевой источник питания, необходимый для будущих электросетей 12 кВ, экономящий землю и энергию, упрощающий обслуживание и облегчающий расширение мощностей и модернизацию.

Характеристики продукта

Серия KYN450-12 доступна в четырёх вариантах номинального тока: 630 А, 1250 А, 1600 А и 2000 А. Диапазон тока отключения составляет от 20 до 40 кА, и устройство оснащено встроенными автоматическими выключателями VR1-12C. Распределительное устройство доступно в трёх типоразмерах в зависимости от ширины шкафа: 450 мм, 500 мм, 600 мм и 700 мм. Модель KYN450-12 имеет конструкцию выкатного типа, объединяющую в себе множество функций, таких как изолирующая тележка, тележка для предохранителей, измерительная тележка, тележка для трансформатора напряжения и тележка для заземления. Распределительное устройство оснащено комплексной системой пятиуровневой блокировки для обеспечения безопасной эксплуатации. Распределительное устройство можно монтировать на стену, при этом кабели должны находиться на высоте не менее 500 мм от уровня земли. Техническое обслуживание и ремонт могут осуществляться непосредственно из распределительного устройства. Снятие тележки выключателя обеспечивает лёгкий доступ к кабельному отсеку, что упрощает обслуживание и замену компонентов.

Распределительное устройство прошло необходимые испытания по стандартам МЭК и GB. Вакуумные выключатели производятся с использованием автоматизированного испытательного оборудования и проходят строгий контроль качества, что гарантирует высокое качество продукции. Корпус изготовлен из алюминиево-цинкового листа с многократным фальцеванием и обработан на станках с ЧПУ для обеспечения высокой точности и прочности. В отсеке главных сборных шин используются специально разработанные тонкие проходные изоляторы с увеличенным путем утечки тока, а контактная коробка отлита под давлением с использованием импортной эпоксидной смолы. Горизонтальные сборные шины перекрываются и соединяются между собой проходными изоляторами, что обеспечивает компактную конструкцию и электрические расстояния, соответствующие национальным стандартам электротехнических испытаний. В отсеке выключателя используется подъемный механизм с двумя рычагами с балансировкой для открытия клапана, что обеспечивает эффективную изоляцию между выключателем и первичной цепью.

Преимущества изделия

1. Компактный размер: Эффективная компоновка в ограниченном пространстве экономит пространство и делает его особенно подходящим для мест с ограниченным пространством.

2. Превосходные технические характеристики: Данное изделие превосходит существующую серию KYN28A-12, предлагая превосходные изоляционные характеристики и контроль нагрева, что лучше отвечает требованиям эксплуатации электросетей.

3. Простота обслуживания: конструкция тележки обеспечивает удобство эксплуатации и обслуживания обслуживающим персоналом, сокращая время и затраты на обслуживание.

4. Высокая надежность: изделие прошло испытания в соответствии со строгими международными и национальными стандартами, а также использует передовые производственные процессы и меры контроля качества, что гарантирует надежность и стабильность работы.

5. Универсальность: доступно множество функциональных возможностей для удовлетворения потребностей в различных сценариях эксплуатации, что повышает гибкость и адаптивность оборудования.

Область применения

Коммутационное устройство среднего напряжения KYN450-12 подходит для сетей электроснабжения напряжением 12 кВ. Оно широко используется в системах распределения электроэнергии в энергосистемах, промышленных и горнодобывающих предприятиях, высотных зданиях, жилых комплексах и других местах, обеспечивая пользователям безопасное и надежное электроснабжение.
