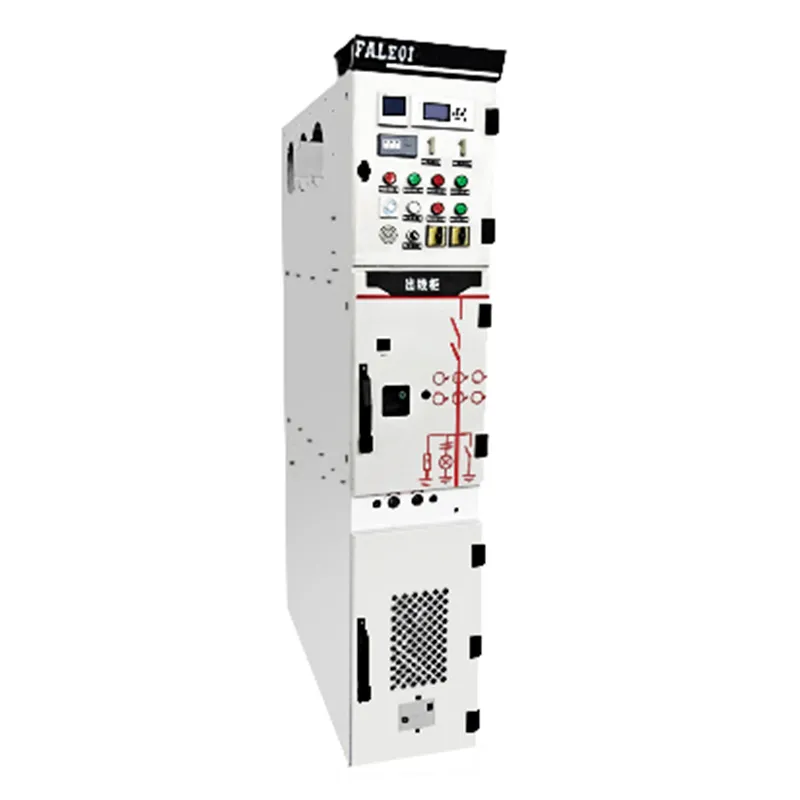

XGN375-12 Комплектное распределительное устройство (КРУ) малогабаритное, в металлической оболочке, стационарного исполнения (далее – КРУ) представляет собой интеллектуальное, экологически безопасное и обладающее максимально компактной конструкцией малогабаритное КРУ с воздушной изоляцией, разработанное нашей компанией.
Габаритные размеры: 375×1000×1800
XGN375-12 Комплектное распределительное устройство (КРУ) малогабаритное, в металлической оболочке, стационарного исполнения (далее – КРУ) представляет собой интеллектуальное, экологически безопасное и обладающее максимально компактной конструкцией малогабаритное КРУ с воздушной изоляцией, разработанное нашей компанией.
Габаритные размеры шкафа XGN375-12 (Ш x Г x В) составляют 375 мм x 1000 мм x 1800 мм. В конструкции используется чистая воздушная изоляция, и никакие отсеки шкафа не требуют заполнения газом. При обеспечении расстояния воздушной изоляции более 125 мм, габариты шкафа были минимизированы до предела, что делает его особенно подходящим для применений, где требуются высокая мощность оборудования и повышенные требования к экономии пространства.
Компактная конструкция: Объем шкафа примерно на 40% меньше, чем у традиционных кольцевых сетевых ячеек, собранных из вакуумных выключателей, вакуумных нагрузочных выключателей и комбинированных аппаратов. Это значительно экономит занимаемое пространство и снижает общие инвестиции в электроэнергетический проект.
Компоновка верхней части распределительного устройства: Верхняя часть шкафа включает в себя отсек сборных шин, отсек измерительных приборов, отсек основных первичных компонентов и отсек входящих и исходящих кабелей.
Конструкция аппаратов и блокировки: Разъединитель, вакуумный выключатель и заземлитель выполнены в качестве независимых единиц. Между ними предусмотрена надежная блокировка. Разъединитель имеет видимый разрыв цепи, что позволяет четко видеть его состояние.
Исполнительный механизм: Привод имеет совершенно новую конструкцию. Используется способ принудительной механической блокировки для достижения требований функции пяти видов предотвращения ошибок. Механизм обладает такими характеристиками, как простота управления, безопасность и надежность.
Конструкция корпуса и защита: Корпус шкафа выполнен по полностью металлической закрытой конструкции. Заземление является надежным. В верхней и задней частях шкафа имеются герметичные отверстия для сброса давления.
Модульность и обслуживание: Выключатель, разъединитель и заземлитель используют раздельную структуру. Модульное проектирование удобно для обслуживания.
Разделение отсеков: Три независимых отсека среднего напряжения гарантируют безопасность при использовании электроэнергии и проведении ремонтных работ.
Межфазное расстояние: Расстояние между фазами 210 миллиметров полностью удовлетворяет требованиям национального стандарта.
Трансформаторы: Используются традиционные электромагнитные измерительные трансформаторы, которые обладают длительным сроком службы и высокой точностью.
Основные параметры: Номинальный ток может достигать 1600 Ампер, ток отключения составляет 31,5 Килоампера, что удовлетворяет большинству потребностей в электроснабжении.
Комплектация схем: Доступны различные схемные решения, включая цепи трансформаторов напряжения, учета электроэнергии и соединительных перемычек.
Гибкость конфигурации: Предусмотрена возможность выбора конструкции с верхним и нижним расположением разъединителей и заземлителей, что удобно для проектирования.
Система блокировок: Распределительное устройство обладает системой защиты от ошибочных операций (пять видов предотвращения), что обеспечивает безопасность и надежность операций с оборудованием.
Экологичность и технология: Данное изделие использует воздух в качестве изолирующей среды. Оно является наиболее идеальной заменой для традиционных элегазовых распределительных устройств (которые легко протекают, загрязняют атмосферу и неудобны в обслуживании) и для литых эпоксидных распределительных устройств (материал хрупкий и легко трескается, трудно поддается разложению и переработке, неудобен в обслуживании). Наше изделие сочетает в себе безопасность, экологичность, экономичность и удобство обслуживания.
